工場紹介

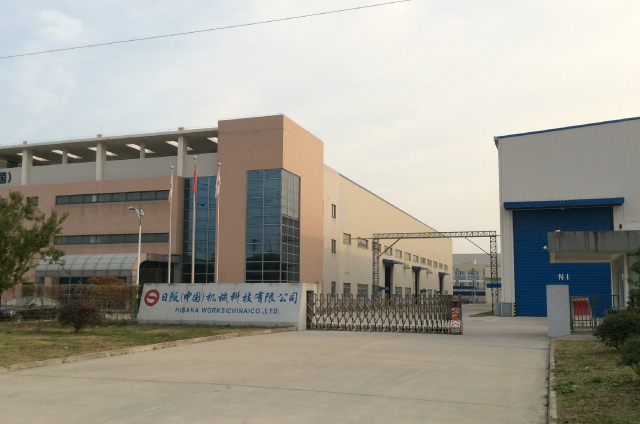

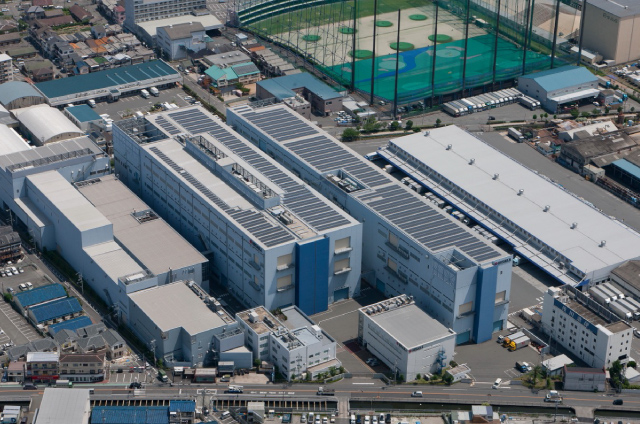

日阪製作所では、鴻池事業所（大阪府東大阪市）と中国の常熟工場の２か所で染色機の製造を行っています。
ここでは、染色機がどのようにつくられるのかについてご紹介します。

製造工程

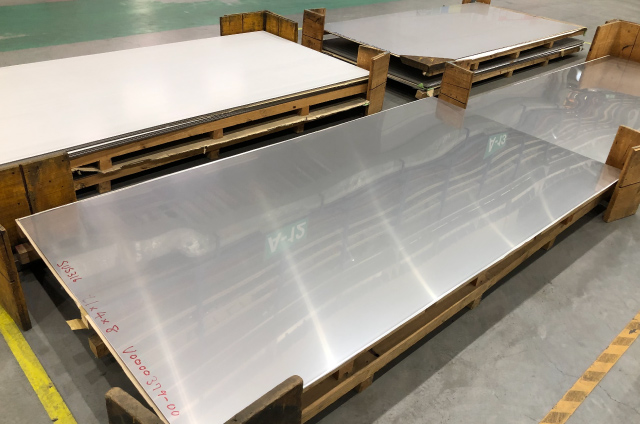

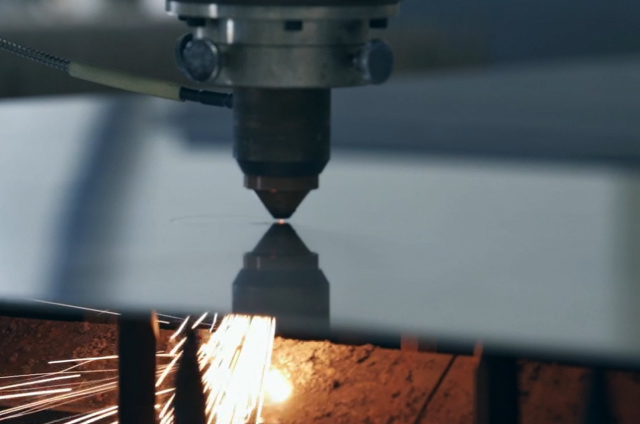

1. 板材入荷・レーザー加工

染色機のベースとなるのはSUS（ステンレス）の板材です。
入荷された板材に、レーザー加工で配管を接続するための穴あけを行います。

2. ロール加工

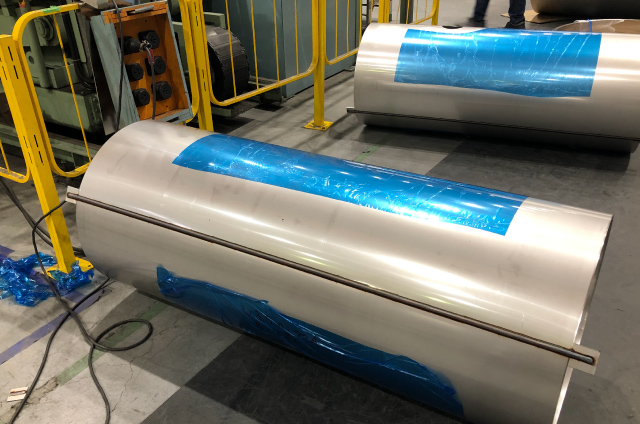

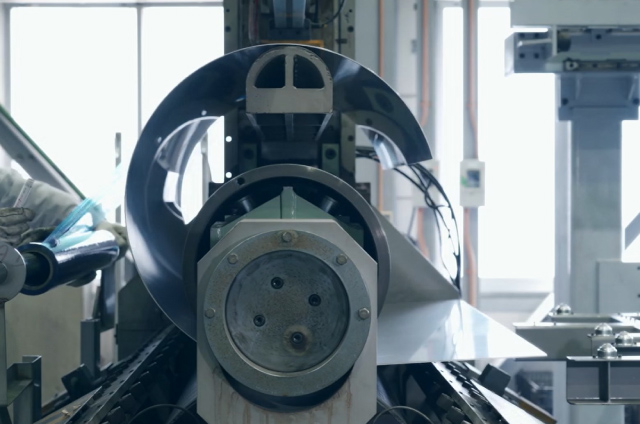

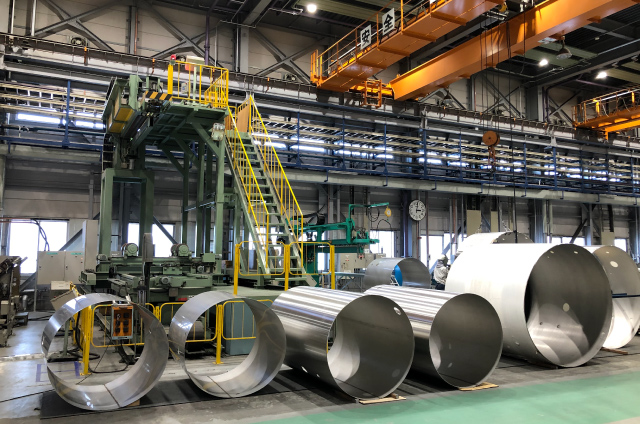

穴あけ加工が完了した板材をベンディングロール機で丸く筒状に加工します。

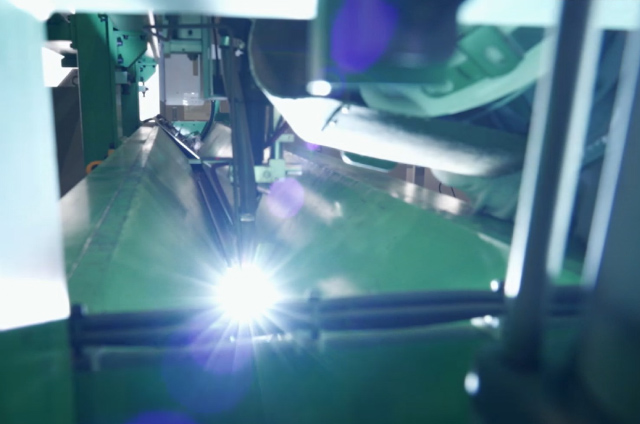

3. 溶接

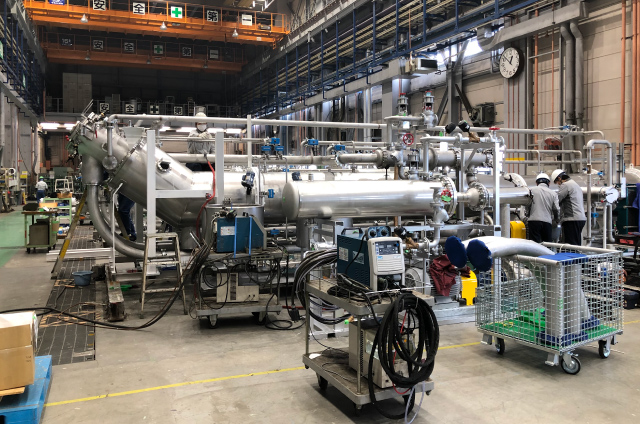

丸くした板材を溶接でつなげて、染色機の胴体を製作します。
さらに、その胴体に溶接で配管をつなげていきます。

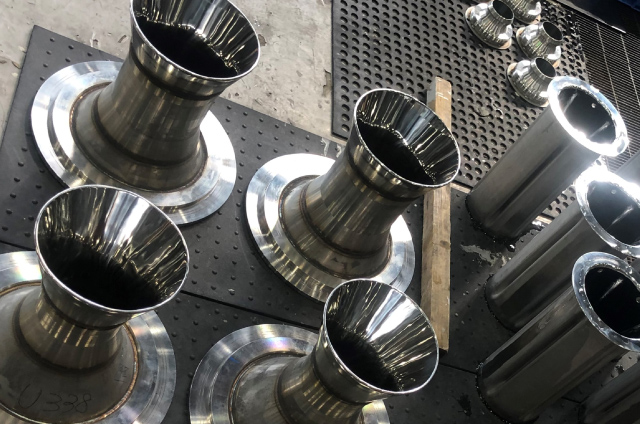

4. 内槽研磨・バフ加工

CUT(液流染色機)では、生地の触れる部分を中心に研磨とバフ加工を施します。
装置納入後、加工した際に生地にダメージを与えないようにするためです。
最大限の注意を払いながら、細かい部分まで全て手作業で行います。
研磨材の目の粗さは番手と呼ばれ「＃」を付けた数字で表されます。
番手が大きいほどステンレス表面の粗さを小さく、滑らかに仕上げることができます。

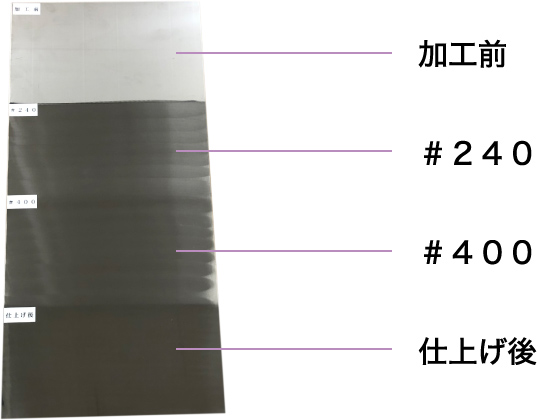

＃240で粗磨きを実施し、＃400で中研磨、最後に仕上げ研磨を行い、鏡面に仕上げます。
（加工前⇒＃240⇒＃400⇒仕上げ）

5. 洗い作業

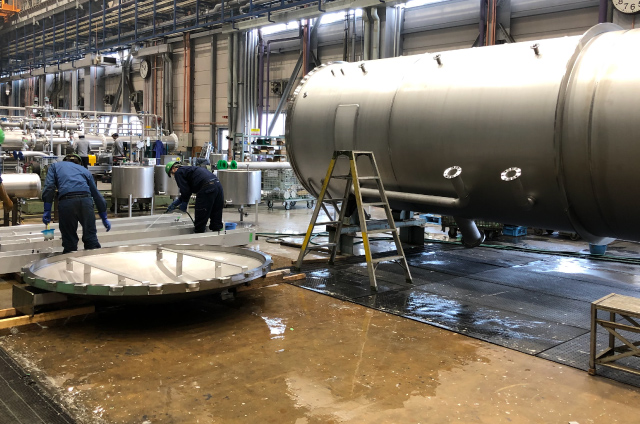

溶接加工の際に溶接部に生じる溶接焼けを酸洗いで除去し、きれいに仕上げます。

6. 組立工程

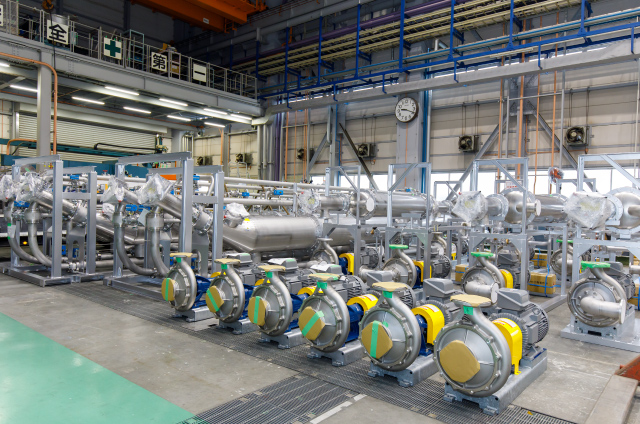

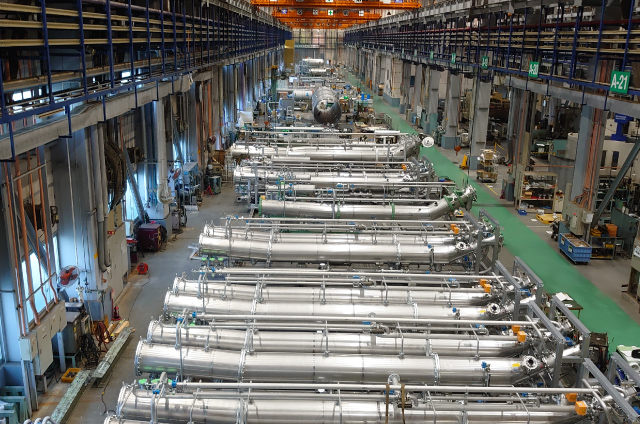

加工された各種装置部品を組み立てていきます。
各々の装置ごとに仕様が異なるため、部品の付け間違いがないよう、徹底した管理のもとで組立作業が行われます。

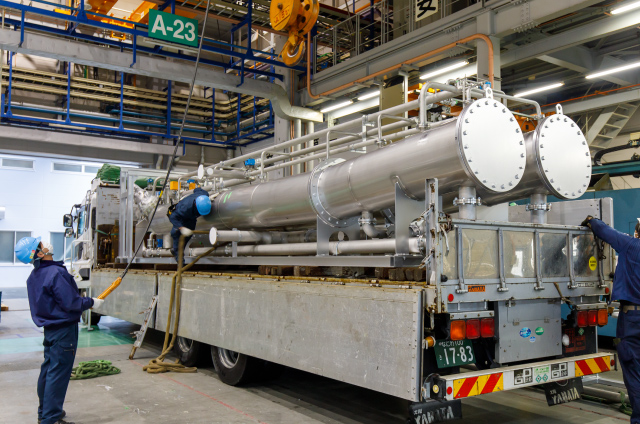

7. 梱包・出荷

設置工場において搬入しやすい形に分解・梱包し、お客様のもとへ出荷します。
