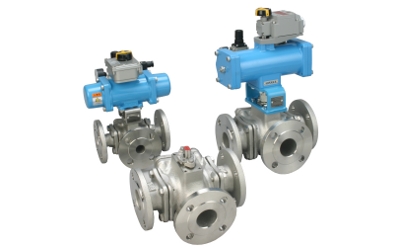

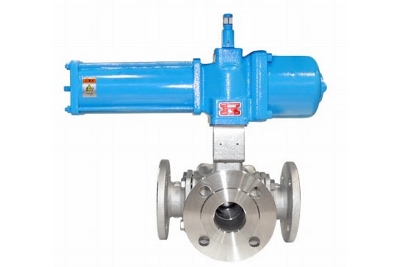

H45 T型三方ボールバルブ(四面シート型)
|
|
特長
３方４面シートのボールバルブで、ＴポートとＬポートの２種類あります｡
●各種切換操作を１台で行え、誤操作を防止できます。
●配管コストとスペースが節減できます。
●シートを４面に使用することで流れ方向を自由に選ぶことができます。
●グランド抑えはボルト式のため増締めが容易で、ステムは飛び出し防止構造です。
●帯電防止装置の取り付けが可能です。（オプション）
●ストッパー付のため、正確に位置決めができ、配管とポートがずれません。
●キーロックができ、関係者以外の誤動作を防止できます。（キーのみオプション）
●配管されたバルブを取り外すことなく自動化ができます。
●サイドカバーを取り外すだけで内部洗浄が容易にできます。（配管された状態で洗浄可能）
仕様
製造範囲
接 続 ： JIS10K, ASME 150#
サ イ ズ ： 15A(1/2”)～300A(12”)
材 質 ： SCS13A, SCS14A, SCS16A 他
作動フォームの指定
・組立タイプ
・通電時動作
・エアレス時動作
＊詳細はPDFカタログをご覧下さい
用途
流体の切換・分流
石油化学業界、食品業界、鉄鋼業界 等
オプション
帯電防止機構,グランド部Oリング入り,キーロック機構,ロングボンネット,指定塗装,禁油･禁水処理,洗浄ノズルの取付,バフ加工,電解研磨,ポート部面取り,ヘルール加工,溝形フランジ加工
