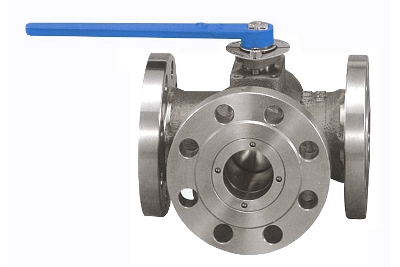

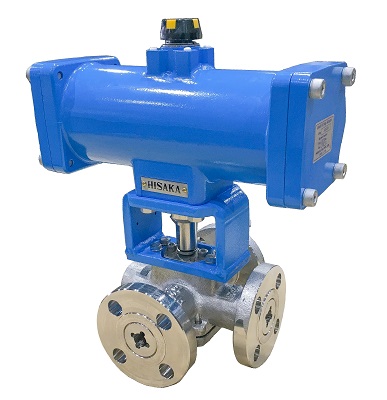

D33 トラニオン式 T型三方ボールバルブ
|
|
特長
高圧で使用できる三方４面シートのボールバルブです。トラニオン構造なので高圧での使用でも安定したシール性と耐久性が得られます。
●スプリングの利用により、面圧は均一でシール性もよく、作動トルクも安定しています。
●スプリング作用によりポケット内の異常昇圧防止や、温度サイクル、圧力サイクルのある流体にも対応できます。
●中間フランジを省き、ボディとボディキャップを一体化しているた重量は軽く、面間寸法は短くコンパクトです。
＊標準品は接液部に一部合成ゴム製のＯリングを使用しています。溶剤等の流体の場合はご相談ください。
仕様
製造範囲
接 続 ： JIS 10K, JIS 20K, ASME 150#, ASME 300#
サ イ ズ ： 15A(1/2”)～200A(8”)
材 質 ： SCS13A, SCS14A 他
用途
高圧(1MPa越える流体）の切換
温度差が大きい流体の切換え
耐久性が必要なライン
石油化学業界・鉄鋼業界 等
オプション
帯電防止機構,グランド部Oリング入り,キーロック機構,ロングボンネット,指定塗装,禁油･禁水処理,洗浄ノズルの取付,バフ加工,電解研磨,ポート部面取り,ポート部耐摩耗処理
