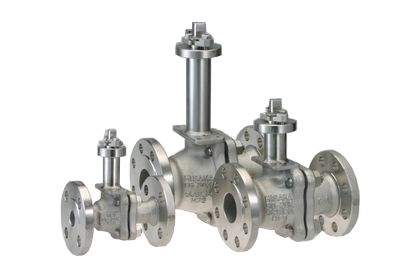

HF5(LB) ロングボンネット付きボールバルブ
|
|
特長
汎用バルブ（HF5型）のグランド部を長くし保温材が容易に取り付けることができます。これにより保温･保冷が必要な流体を流す場合に最適です。
●保温材の施工が容易にできます｡
●グランド部分が保温材よりも上にあるのでハンドルの挿入、および開閉操作がしやすい上、開閉確認も確実にできます。
●グランドの高さは汎用弁よりも160ｍｍ高くなります。
仕様
製造範囲
接 続 ： JIS 10K, ASME 150#
サイズ ： 15A(1/2”)～300A(12”)
材 質 ： SCS13A, SCS14A, SCS16Ａ 他
接 続 ： JIS 20K, ASME 300#
サイズ ： 15A(1/2”)～250A(10”)
材 質 ： SCS13A, SCS14A, SCS16Ａ 他
ボンネット高さ
HF5(16ＬＢ)シリーズ(標準品)
●ボンネットの高さが汎用品より160mm高い
適用機種
HF5，HS5，HJ5，HF5(M1)，HJ5(M1)等
＊溶接構造のため，ボディ材質FC200・FCD製は適用できません。
＊ロングボンネットの自動弁も製造できます。
用途
保温が必要なライン 高温・低温ライン、化学、薬品 等
オプション
帯電防止機構，グランド部Ｏリング入り，液封対策（１ＷＡＹ），キーロック機構，ロングボンネット，指定塗装，高圧ガス，禁油・禁水処理，洗浄ノズルの取付，バフ加工，電解研磨，ポート部面取り，ピグ対応，ポート部耐摩耗処理，ヘルール加工，溝型フランジ加工
