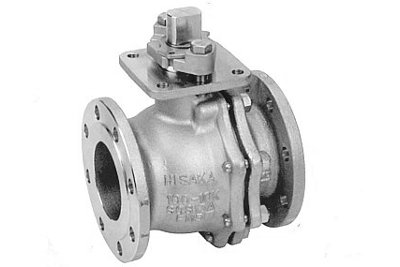

FM5M 粉体用メタルタッチ二方ボールバルブ
|
|
特長
汎用のメタルタッチボールバルブよりもグランド部を強化した高品質のメタルタッチボールバルブです｡
摩耗が激しいなど対応が困難であった粉体、スラリー、高粘度流体、開閉頻度が高い等過酷な条件でも使用可能なバルブです。
●ボール・シートは硬化処理を施してかじりが発生せず耐久性に優れています｡
●粉粒体等の影響による開閉トルクの増大に配慮し、ステムの強度をアップしました。HF5(M1)に比べ1サイズ大きくしています｡
●汎用バルブ（HF5型）と同一内径で完全フルボアです。
(注)FM5型メタルタッチボールバルブは、１WAYです。シート許容漏れ量に関して、更に厳しい漏れ量も対応しますのでご相談ください。
仕様
製造範囲
接 続 ： JIS10K, JIS20K, ASME 150#, ASME 300#
サ イ ズ ： 15A(1/2”)～200A(8”)
材 質 ： SCS13A, SCS14A, SCS16A 他
製品型式と適応温度
FM5R ～200℃
FM5M 200℃～350℃
FM5H 350℃～600℃(*)
(*)酸化雰囲気中では450℃まで、非酸化雰囲気中ではMAX600℃となります。
硬化処理
| ボール： | イソナイト処理（窒化処理） |
| ニューカナック処理（窒化処理） | |
| メテコ16C | |
| シート： | ステライトNo.6 |
シート漏れ許容量
ASME/FCＩ 70-2 クラスⅤに準拠
0.072 cc/min/呼び径(inch)/差圧（MPa）
用途
粉体、高粘度流体､開閉頻度が高い等過酷な条件のライン
オプション
帯電防止機構，グランド部Oリング入り，キーロック機構，ロングボンネット，指定塗装，高圧ガス，禁油･禁水処理，洗浄ノズルの取付，バフ加工，電解研磨，ポート部面取り，ポート部耐摩耗処理，溝形フランジ加工
