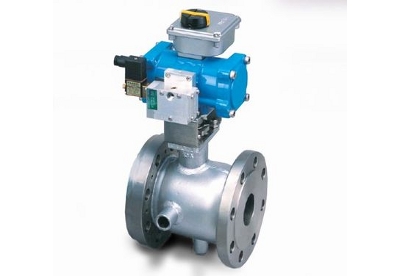

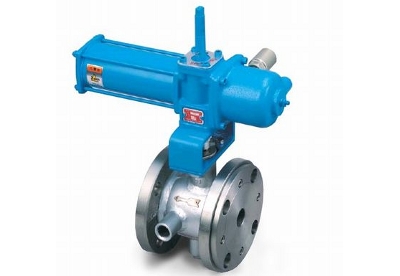

HJ5(M1) ジャケット付き メタルタッチ二方ボールバルブ
|
|
特長
ジャケット付のメタルタッチボールバルブでグランド部はロングボンネットを採用しており、流体の保温・保冷が容易にできます｡ソフトシートでは摩耗が激しいなど対応が困難であった粉体、スラリー、高粘度流体、開閉頻度が多い、高温での仕様等、過酷な条件でも使用可能なバルブです。
●すべてフルボアのため、圧力損失及び配管内への液溜まりがありません｡
●ジャケット管はフルジャケットとなっており、保温保冷が確実に行なえます｡
●ボール・回転摺動部は各種硬化処理を施して、使用条件により選定できます｡
●使用温度によって３タイプあります。ＭＡＸ600℃まで使用できます。
●標準シート許容漏れ量はMSS SP-61に準拠しています。
(注)HJ5(M1)型メタルタッチボールバルブは、１WAYです。シート許容漏れ量に関して、更に厳しい漏れ量も対応しますのでご相談ください。
仕様
製造範囲
接 続 JIS10K, ASME 150#
サ イ ズ 15A(1/2”)～200A(8”)
材 質 SCS13A, SCS14A, SCS16A 他
製品型式と適応温度
HJ5(M1M) MAX350℃
HJ5(M1H) MAX600℃(*)
(*)酸化雰囲気中では450℃まで、非酸化雰囲気中ではMAX600℃となります。
硬化処理
| ボール： | イソナイト処理（窒化処理） |
| ニューカナック処理（窒化処理） | |
| メテコ16C | |
| シート： | ステライトNo.6 |
シート漏れ許容量
MSS SP-61に準拠
用途
保温、保冷が必要な流体、高粘度流体
オプション
帯電防止機構，グランド部Oリング入り，キーロック機構，ロングボンネット，指定塗装，禁油･禁水処理，バフ加工，電解研磨，ポート部面取り，ピグ対応，ポート部耐摩耗処理，溝形フランジ加工
