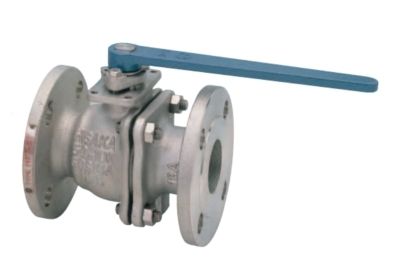

HF5(ST) スチーム用 ボールバルブ
|
|
特長
スチーム専用（1MPa、2MPa用）に開発された耐熱性・シール性に優れたボールバルブです。化学、食品、空調分野をはじめとするあらゆる産業のスチームラインに使用されています。
●グランド部の漏れ対策として膨張黒鉛編組パッキン、ステムにOリング（1MPa用）を装着した二重シール構造を採用しています。
●1MPa用のボールシートはマックスタイトPTFEを、2MPa用の2次側シートは、さらに耐熱性に優れた特殊カーボン入りPTFEを使用しています。
仕様
1MPa用
接 続 ： JIS10K, ASME 150#
サイズ ： 15A(1/2”)～150A(6”)
材 質 ： SCS13A, SCS14A, SCS16A, FC200, FCD450 他
2MPa用
接 続 ： JIS20K, ASME 300#
サイズ ： 15A(1/2”)～100A(4”)
材 質 ： SCS13A, SCS14A, SCS16A ,A216‐WCB 他
1MPa用
・ボールシート ： マックスタイトPTFE（内圧上昇防止用の溝加工）
・グランドパッキン ： 膨張黒鉛編み組パッキン
・流れ方向 ： １ＷＡＹ
・ステムにＯリング装着
2MPa用
・ボールシート
1次側 ： マックスタイトPTFE
2次側 ： 特殊カーボン入りPTFE
・グランドパッキン ： 膨張黒鉛編み組みパッキン
・上流側のボール球面に穴加工
（閉止直前直後の流速緩和、ボールシートの変形防止、内圧上昇対策）
・流れ方向 ： １WAY
用途
化学、食品、空調分野、鉄鋼 など
オプション
帯電防止機構，キーロック機構，ロングボンネット，指定塗装，禁油･禁水処理，洗浄ノズルの取付，バフ加工，電解研磨，ポート部面取り，溝形フランジ加工
